1、處理器支持8*1080P@30FPS視頻編解碼
2、開發板支持8*AHD輸入
3、硬件接口豐富，開發資料齊全
產品介紹
1.產品簡介
Hi3531DV100標準開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV100處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。
Hi3531DV100標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。
產品規格
資源描述

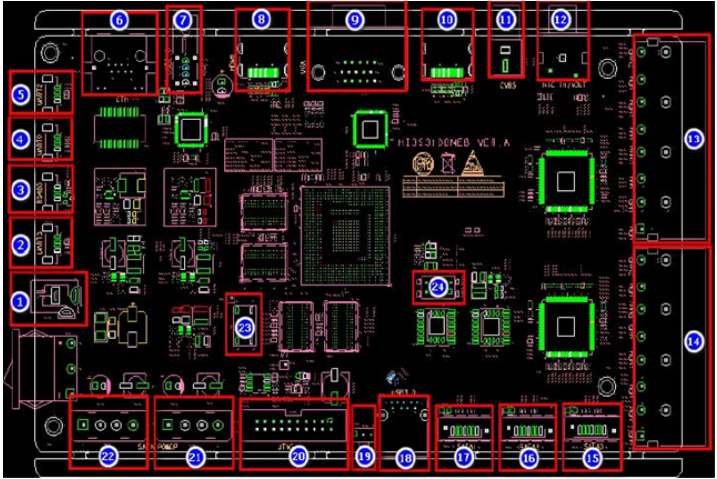

上圖中接口序號對應硬件規格參數中功能接口描述
3、硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3531DV100 | MPU | ARM Cortex A9 雙核@1.4GHz |
| 存儲 | 內存 | DDR | DDR3*4 2GB | |
| 存儲 | SPI Nand | 2Gb | ||
| SPI NOR | 32M | |||
| 功能接口 | 1 | 12V 電源適配器接口 | ||
| 2 | UART3 接口 | |||
| 3 | RS485 接口 | |||
| 4 | UART0 接口，用于系統調試及UBOOT | |||
| 5 | UART2 接口 | |||
| 6 | 網絡RJ45 接口 | |||
| 7 | USB2.0 接口 | |||
| 8 | HDMI 接口1 | |||
| 9 | VGA 接口 | |||
| 10 | HDMI 接口2 | |||
| 11 | CVSB 接口 | |||
| 12 | 音頻接口 | |||
| 13 | VI 接口1 | |||
| 14 | VI 接口2 | |||
| 15 | SATA 接口1 | |||
| 16 | SATA 接口2 | |||
| 17 | SATA 接口3 | |||
| 18 | USB3.0 接口 | |||
| 19 | 紅外接口 | |||
| 20 | JTAG 接口 | |||
| 21 | SATA 電源接口1 | |||
| 22 | SATA 電源接口2 | |||
| 23 | 復位按鈕 | |||
| 24 | 撥碼開關 | |||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
4、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從spi nor flash 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 3.18 | |
支持的文件系統 | jffs2/yaffs2/等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 3.0 host 驅動 | ||
USB device | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
5、工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
6、 功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
